Марка бетона и его класс

В статье рассматриваются основные марки бетона и их взаимосвязь с классом. Приведена зависимость для расчета прочности бетона во времени.

Одной из основных характеристик любой бетонной смеси, состоящей из портландцемента, песка, примесей и добавок - является марка бетона. Именно на марку в первую очередь обращают внимание покупатели. Кроме марки есть важные вспомогательные характеристики, которые необходимо знать и учитывать при расчетах бетонов для фундамента. Это процентное содержание песка, щебня, показатель зернистости исходного сырья и наличия в них пустот. В качественном бетоне показатель примесей не должен превышать 5% от сухой массы смеси.
К основным показателям бетона относятся морозостойкость, обозначаемая, как F 50, F 75, … F 500 и влагонепроницаемость, которая маркируется в виде W 2,W 4, … W 12. Морозостойкость характеризует количество циклов замораживания – размораживания без разрушения бетона, а влагонепроницаемость - предельное значение давления воды, при котором бетон её не пропускает. Чем выше значения F и W, тем качественнее бетон, и стоимость его, соответственно, будет выше.

Читайте также: Машина бетона. Или как правильно заказывать и транспортировать бетон

Маркирование бетона

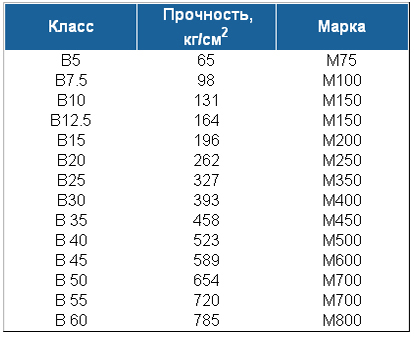

Товарная маркировка бетона, например, М150/В 10, расшифровывается: М 150 – марка бетона, а В 10 - его класс. Марка бетона и его класс имеют однозначное соответствие. Маркировка соответствует его качеству от М 50/В 3,5 до М 800/В 60. Выбор бетона лучше осуществлять по его марке, поскольку она достаточно точно характеризует среднюю прочность бетона на сжатие. Для бетона М 100/В 7,5 средняя прочность на сжатие составляет 98 кг/см2, а для бетона М 400/В 30 - 393 кг/см2. Значения прочности для других марок бетона можно найти в строительных справочниках.

Видео: марка бетона

 Выбор соответствующей марки бетона для заливки бетоном фундаментов дома, коттеджа и др. строений определяется конструктивными особенностями проекта.
Прочность бетона, в зависимости от его пропорции приготовления после заливки со временем меняется. В течение первых четырех недель (28 дней), происходит основное увеличение прочности. Закономерность затвердевания бетона во времени носит экспоненциальный характер. Значение величины прочности в любой момент времени можно определить по приближенной формуле Rn = R [1 – exp(-N/9)], где Rn – текущая прочность на сжатия через N дней после заливки бетона, R – рабочая прочность на сжатие выбранной марки бетона.

Затвердевание бетона, динамика изменения прочности

Например, для бетона М 200/В 15 с расчетной величиной R = 196 кг/см2, через две недели после заливки N = 14 дней величина текущей прочности на сжатие Rn = 196 [1 – exp(-14/9)] = 155 кг/см2, что составляет 79% от регламентной прочности бетона. Расчет подтверждает известные экспериментальные данные о том, что через 14 дней прочность бетона недостаточная и составляет 60 – 80% от его рабочей прочности. Эту зависимость можно применить для расчета времени снятия опалубки с бетонных конструкций.
На фактическую динамику процесса затвердевания оказывают влияние сезонные изменения климата и человеческий фактор. К климатическим факторам относятся температура воздуха, наличие или отсутствие осадков, воздействие солнечной радиации. Для затвердевания бетона благоприятными являются температура 18 - 20 оС и влажность 95 -98%. Человеческий фактор заключается в своевременном поливе бетона водой, укрытии его поверхности разными влагонепроницаемыми материалами.

© Build-Chemi.ru. Защищено авторским правом

Подраздел: Бетоны
