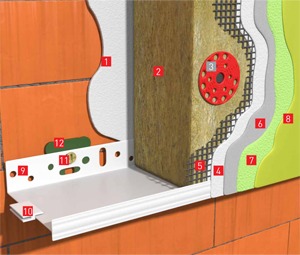

Монтаж фасадной системы Rockfacade

Используемые компоненты и инструменты:

• Клей для приклеивания теплоизоляции ROCKglue;
• Утеплитель ФАСАД БАТТС, ФАСАД БАТТС Д или ФАСАД ЛАМЕЛЛА;
• Фасадный дюбель;
• Армирующе-клеевой состав ROCKmortar;
• Стеклотканевая сетка ROCKfiber;
• Праймерная грунтовка ROCKprimer KR;
• Декоративная минеральная штукатурка ROCKdecor, либо силиконовая штукатурка ROCKdecorsil;
• Фасадная краска на силиконовой основе ROCKsil;
• Цокольный профиль;
• Стыковочный элемент для цокольного профиля;
• Дюбель для крепления цокольного профиля;
• Компенсатор неровности.
• Инструменты для производства работ:
• Перфоратор со сверлами диаметром 8 мм раз личной длины, в зависимости от толщины теплоизоляции и вида основания;
• Дрель и шуруповерт с набором насадок для завинчивания дюбелей;
• Миксер для перемешивания раствора;
• Молоток, отвес, рулетка, уровень 2 метра;
• Правило, нож с длиной лезвия > 25 см;
• Штукатурный шпатель из нержавеющей стали;
• Зубчатый шпатель из нержавеющей стали с размером зуба 10 мм, кельма для внешних и внутренних углов из нержавеющей стали, пластиковая терка.

1. Подготовка основания

Основание перед монтажом системы теплоизоляции должно обладать достаточной несущей способностью. Неровности недолжны, превышать 1 см на 2 метрах поверхности. Пыль, различные загрязнения перед приклейкой утеплителя должны быть удалены. Неровности фасада более 1 см выравниваются при помощи соответствующего строительного раствора. Осыпающиеся, непрочные основания обрабатываются закрепляющей грунтовкой ROCKforce. Время высыхания грунтовки – около 4 часов*.

Цокольный профиль необходим как нивелирующий элемент при приклеивании плиты утеплителя, а также для защиты нижней части плиты от внешних воздействий. Цокольный профиль монтируется на высоте не менее 60 см над уровнем земли.

Для достижения хорошего сцепления (адгезии) клея с поверхностью плит требуется нанесение предварительного слоя. Это осуществляется клеевым раствором ROCKglue путем нанесения клея втиранием в поверхность утеплителя при помощи нержавеющего шпателя.

4. Основной слой клея

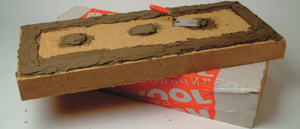

Нанесение клея ROCKglue на поверхность предварительно обработанных плит ФАСАД БАТТС и ФАСАД БАТТС Д производится нержавеющим шпателем или мастерком. Клей наносится с отступом от края плиты сплошной полосой шири ной около 2–3 см и пятью-шестью точками диаметром 8–10 см равномерно по поверхности утеплителя.

Первый ряд плит монтируется с опиранием на цокольный профиль. Плиты сразу же после нанесения клея прикладываются к поверхности фасада и выравниваются ударами длинной терки.

Плиты монтируются с перевязкой вертикальных стыков – по типу кирпичной кладки, в том числе на внешних и внутренних углах здания. В районе оконных и дверных проемов плиты приклеиваются к поверхности фасада с вырезом «поместу». При этом стык плит не должен совпадать с линией откоса.

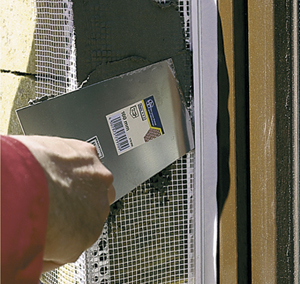

Для примыкания армирующего слоя к оконным рамам и дверным блокам исполь зуется специальный самоклеящийся профиль примыкания. Профиль приклеивается на поверхность блока в стык с плитой утеплителя.

Далее в П-об разный профиль заводится армирующий слой с сеткой от армирующего уголка. Если сетки от армирующего уголка и профиля примыкания недостаточно для перехлеста, необходимо вырезать полосу сетки для обеспечения полного армирования откосов и их угловых участков.

В случае если в несущих конструкциях здания существуют термодинамические швы, а так же если здание имеет длину фасада более 24 метров, то в таких местах необходимо устройство деформационного шва.

6. Закрепление плит дюбелями

Время высыхания клея до закрепления плит дюбелями – не менее 3 суток*. Дюбель в системе теплоизоляции несет нагрузку ветрового воздействия, по этому качество его крепления во многом определяет долговечность всей системы.

Дюбельное крепление производится по истечении не менее 1 суток после монтажа плиты. Для просверливания отверстий используется дрель со сверлом диаметром 8 мм необходимой длины, учитывающей толщину плиты утеплителя и глубину анкеровки. Глубина засверливания должна быть больше глубины анкеровки на 10–15 мм.

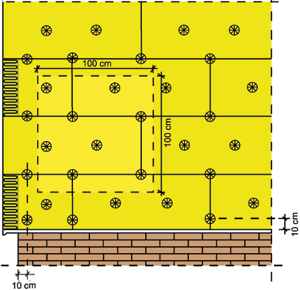

Стандартная схема за крепления плит ФАСАД БАТТС и ФАСАД БАТТС Д на рядовом участке учитывает крепление дюбелей по ее углам и в центре.

7. Армирование вершин углов проемов

Для достижения трещиностойкости системы в районе вершин углов оконных и дверных проемов производится предварительное армирование под углом 45° «косынками» из стеклотканевой сетки ROCKfiber размером 30 х 20 см. Для этого на поверхность смонтированных плит, площадью чуть большей площади «косынки» наносится армирующая растворная смесь ROCKmortar слоем около 2 мм, в кото рый утапливается сетка легким движением гладкой стороны шпателя.

8. Армирование наружных углов

В системе, для достижения ударной устойчивости, все наружные углы армируются специальным угловым профилем из ПВХ с сеткой. Для этого на поверхность смонтированных плит площадью чуть большей площади профиля с сеткой наносится армирующая растворная смесь ROCKmortar слоем около 2 мм, в который утапливается армирующий уголок легким движением гладкой стороны шпателя. На наружных углах проемов сетка углового профиля заводится в профиль примыкания.

Видео: Монтаж фасадной системы Rockfacade

9. Армирование поверхности

Для достижения хорошего сцепления (адгезии) армирующеклеевого состава с поверхностью плит требуется нанесение предварительного слоя. Это осуществляется армирующе-клеевым составом ROCKmortar путем нанесения раствора втиранием в поверхность утеплителя шириной не менее 110–120 см припомощи нержавеющего шпателя.

Основной слой ROCKmortar на поверхность утеплителя наносится с помощью зубчатого шпателя с размером зуба 10 х 10 мм под углом 60°, в который утапливается сетка ROCKfiber. Далее ROCKmortar разравнивается гладкой стороной нержавеющего шпателя. Таким образом, получается однородный слой толщиной 4–5 мм.

10. Декоративная отделка поверхностей фасада

Для декоративной отделки используются минеральные штукатурки ROCKdecor S / ROCKdecor D и силиконовые штукатурки ROCKdecorsil S/ ROCKdecorsil D. Штукатурки ROCKdecorsil готовы к применению и не требуют предварительной подготовки. Декоративные минеральные штукатурки ROCKdecor поставляются в виде сухой смеси и требуют смешивания с водой перед применением.

11. Окраска фасадов

Для окраски используется силиконовая фасадная краска ROCKsil с высокой паропроницаемостью. Рекомендуется окраска штукатурок ROCKdecor для придания им необходимого оттенка и увеличения атмосферостойкости. Окра шивание производится в два слоя.
