При кладке газосиликатных блоков используется специальная смесь для кладки ячеистых блоков, характеризующаяся высокой прочностью и более высокой адгезией, чем обычные смеси, ведь укладка её производится более тонким слоем
Газосиликатные ячеистые блоки характеризуются низкой теплопроводностью, небольшими размерами и легким весом. Высокая точность размеров блока позволяет класть их с толщиной шва 2-3 мм. Обычный кладочный раствор не в состоянии обеспечить такую маленькую толщину шва, а толстые швы приведут к созданию дополнительных мостиков холода. Производители рекомендуют для кладки ячеистых блоков специальные клеи или кладочные смеси.
Свойства смеси для кладки ячеистых блоков
При кладке газосиликатных блоков используется специальная смесь для кладки ячеистых блоков, характеризующаяся высокой прочностью и более высокой адгезией, чем обычные смеси, ведь укладка её производится более тонким слоем. Песок фракцией до 1,2 мм и цемент составляют основу смеси, а специальные добавки и полимерные модификаторы обеспечивают высокую пластичность, адгезию, безусадочность, морозостойкость и влагоотталкивание. Для смеси характерно отсутствие образования мостиков холода и повышенная прочность на сжатие, удобство и экономичность при кладке.
Застывание смеси для кладки ячеистых блоков происходит за 3-4 часа, но только за 10 минут допускается поправить блок, после этого времени смесь схватывается. Растворы прекрасно подходят для пенобетона.
При строительстве конструкции из ячеистых блоков нижний слой необходимо ложить на фундамент с применением обычного песчано-цементного раствора, а применение клеящей смеси необходимо начинать со второго ряда.
{ss2
Существует морозостойкая кладочная смесь для кладки ячеистых блоков с формиатом натрия в составе - его можно применять при работе от -15 градусов.
Приготовление и использование кладочной смеси
Смесь для кладки ячеистых блоков очень легка в использовании и применении. Перед началом работ необходимо проверить основание для кладки - оно должно быть прочным, чистым, без следов масла. В процессе кладки и двух ближайших дней температура окружающей среды должна быть в диапазоне от +10 до +25 градусов. При приготовлении раствора необходимо тщательно соблюдать пропорции клеящей смеси, переизбыток воды ведет к изменению прочностных характеристик смеси. Смесь высыпается в воду при непрерывном перемешивании строительным миксером до необходимой консистенции, настаивается в течение 10 минут и готова к применению.

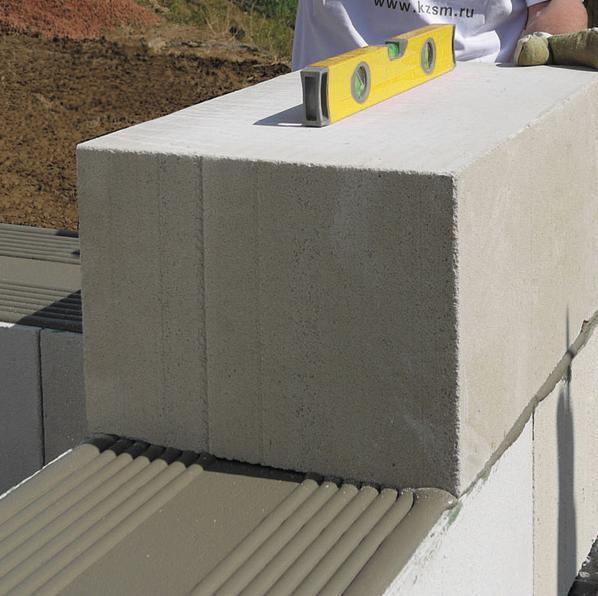

Раствор необходимо наносить тонким слоем зубчатым шпателем или зубчатой кареткой, для лучшей экономии материала на поверхность 2-3 блоков, не оставляя пустых мест. Толщина шва не должна быть больше 2-5 мм. Каретка равномерно распределяет смесь по поверхности, не давая раствору сползать по стенкам.
© Build-Chemi.ru. Защищено авторским правом
Подраздел: Для ячеистых блоков
Для приготовления теплоизоляционного кладочного раствора, который не проводит мостики холода необходимо часть песка заменить перлитом или вермикулитом
Не так давно в Путилково (Пушкинский район) завершилось строительство первого...
Британская компания «Н+Н UK», специализирующаяся на производстве газобетонных...
В Искитимском районе Новосибирской области недавно заработало новое предприятие...
